橡胶瓣止回阀

2021-08-04 09:57:27
122次

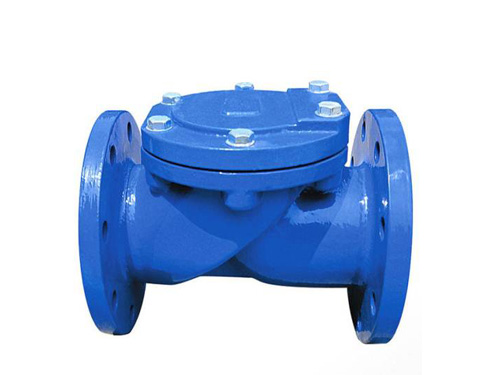

橡胶瓣止回阀
详细介绍:

橡胶瓣止回阀的零部件设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。阀门中的橡胶瓣由钢板、钢棒开关寿命可达100万次。橡胶瓣止回阀采用全流面积设计,具有水头损失小,不易堆积杂物,维修简便等特性。

(橡胶瓣止回阀)止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、逆流阀、和背压阀。

止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。止回阀主要可分为旋启式止回阀(依重心旋转)与升降式止回阀(沿轴线移动)。

止回阀的作用是只允许介质向一个方向流动,而且阻止反方向流动。通常这种阀门是自动工作的,在一个方向流动的流体压力作用下,阀瓣打开;流体反方向流动时,由流体压力和阀瓣的自重合阀瓣作用于阀座,从而切断流动。

止回阀有各种形式:包括旋启式、升降式、球式、活塞式和分离圆盘旋启式止回阀。其中,全开式旋启止回阀适应于大多数非波动情况。旋启式止回阀也应用在竖直管道上(流动方向向上)。

橡胶瓣止回阀的启闭件靠介质流动和力量自行开启或关闭,以防止介质倒流的阀门零部件,设计主要由阀体、阀盖及橡胶瓣三种主要零件组成。主要适用于卧式安装的给排水系统,可安装于水泵出水口处,以防止倒流及水锤对泵损害。阀瓣采用丁腈橡胶与钢板经高温压制而成,耐冲刷,密封有力的,产品结构简单、保养、维修、运输均很方便。

橡胶瓣止回阀安装注意事项:

1、在管线中不要使止回阀承受重量,大型的止回阀应独立支撑,使之不受管道系统产生的压力的影响。

2、安装时注意介质流动的方向应与阀体所标箭头方向一致。

3、升降式垂直瓣止回阀应安装在垂直管道上。

4、升降式水平瓣止回阀应安装在水平管道上。

橡胶瓣止回阀选型知识:

1、为了防止介质逆流,在设备、装置和管道上都应安装止回阀;

2、止回阀一般适用于清净介质,不宜用于含有固体颗粒和粘度较大的介质;

3、一般在公称通径50mm的水平管道上都应选用卧式升降止回阀;

4、直通式升降止回阀只能在水平管道安装;

5、对于水泵进 口管路,宜选用底阀,底阀一般只安装在泵进 口的垂直管道上,并且介质自下而优良动;

6、升降式较旋启式密封性好,流体阻力大,卧式宜装在水平管道上,立式装在垂直管道上;

7、旋启式止回阀的安装位置不受限制,它可装在水平、垂直或倾斜的管线上,如装在垂直管道上,介质流向要由下而上;

8、旋启式止回阀根据壳体及密封件的材质不同可以适用任何工作介质和任何工作温度范围。介质为水、蒸汽、气体、腐蚀性介质、油品、药品、等。介质工作温度范围在-196--800℃之间;

9、旋启式止回阀适用场合是低压大口径,而且安装场合受到限制;

10、橡胶瓣止回阀的安装位置不受限制,可以安装在水平管路上,也可以安装在垂直或倾斜的管线上。
