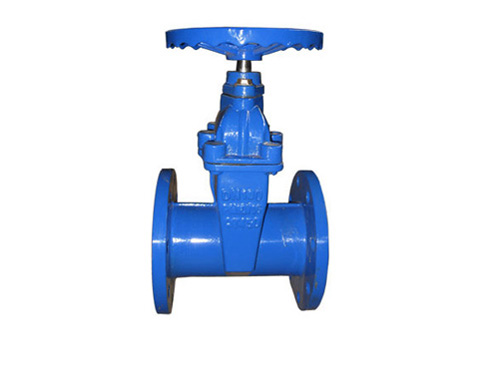

Z45X国标暗杆软密封闸阀又叫旋转杆闸阀(亦叫暗杆楔式闸阀)。阀杆螺母设在闸板上，手轮转动带动阀杆转动，而使闸板提升，通常在阀杆的底端有梯形螺纹，通过阀门底端的螺纹以及阀瓣上的导槽，将旋转运动变为直线运动，也就是将操作转矩变为操作推力。开启阀门时，当闸板提升高度等于阀门通径的1：1倍时，流体的通道流畅，但在运行时，此位置是无法监视的。实际使用时，是以阀杆的顶点作为标志，即开不动的位置，作为它的全开位置。为考虑温度变化出现锁死现象，通常在开到顶点位置上，再倒回1/2－1圈，作为全开阀门的位置。
Z45X国标暗杆软密封闸阀通用要求
1.1暗杆闸阀规格及类别，应符合管道设计文件的要求。
1.2暗杆闸阀的型号应注明依据的国标编号要求。若是企业标准，应注明型号的相关说明。
1.3暗杆闸阀工作压力，要求≥管道的工作压力，在不影响价格的前提下，阀门可承受的工压应大于管道实际的工压；弹性座封闸阀关闭状况下的任何一侧应能承受1.1倍阀门工压值而不渗漏；阀门开启状况下，阀体应能承受二倍阀门工压的要求。
Z45X国标暗杆软密封闸阀使用说明书其特点：
1.整体包胶:阀门采用整体包胶，其良好的覆着性与的几何尺寸，保护密封好，寿命长。
2.重量轻：阀门采用球铁制成，重量轻，安装方便。
3.平底阀座：底部采用与水管相同的平底式阀座设计、不容易产生杂物淤积，密封好。
4.以实际报告为主性：内腔采用毒素检测环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统了。
5.三“O”性圈密封：阀杆采用三道“O”形环密封，摩擦阻力小，开关轻巧，不漏水。
Z45X国标暗杆软密封闸阀特点
1、整体包胶：闸门采用整体包胶，其良好的覆盖性能与的几何尺寸，保护密封好，寿命长。
2、重量轻：阀体采用球铁制成，重量轻、安装方便。
3、平底阀坐：地步采用与水管相同的平底式阀坐设计，不产生杂物淤积，密封好。
4、以实际报告为主：内腔采用毒素检测环氧树脂涂装，防止腐蚀和生锈，不但可供生饮，而且可用于污水系统。
5、三“O”密封：阀杆采用三道O型环密封，磨擦阻力小，开关轻巧，不漏水。
1.4暗杆闸阀制造标准，应说明依据的国标编号，若是企业标准，采购合同上应附企业文件。
Z45X国标暗杆软密封闸阀标质
2.1阀体材质，应以球墨铸铁，铸钢，不锈钢，316L为主，并注明牌号及铸铁实际的物理化学检测数据。
2.2阀杆材质，力求不锈钢阀杆(2CR13)，大口径阀门也应是不锈钢嵌包的阀杆。
2.3螺母材质，采用铸铝黄铜或铸铝青铜，且硬度与强度均大于阀杆。
2.4阀杆衬套材质，其硬度与强度均应不大于阀杆，且在水浸泡状况下与阀杆、阀体不形成电化学腐蚀。
2.5密封面的材质
①弹性座封闸阀类别不一，密封方式及材质要求不一；
②普通楔式闸阀，铜环的材质、固定方式、研磨方式均应说明；
③软密封闸阀，阀板衬胶材料的物理化学及卫生检测数据；
2.6阀轴填料
①由于管网中的弹性座封闸阀，通常是启闭不频繁的，要求填料在数年内不活动，填料亦不老化，长期保持密封效果；
②阀轴填料亦应在承受频繁启闭时，密封效果的良好性；
③鉴于上述要求，阀轴填料力求终身不换或十长时间不更换；
④填料若需更换，气动阀设计应考虑能有水压的状况下更换的措施。
Z45X国标暗杆软密封闸阀的操作机构
3.1弹性座封闸阀操作时的启闭方向，一律应顺时针关闭。
3.2由于管网中的气动阀，经常是人工启闭，启闭转数不宜过多，就是大口径阀门亦应在200－600转内。
3.3为了便于一个人的启闭操作，在管道工压状况下，较大启闭力矩宜为240N-m。
3.4暗杆闸阀启闭操作端应为方榫，且尺寸标准化，并面向地面，以便人们从地面上可直接操作。带轮盘的阀门不适用于地下管网。
3.5暗杆闸阀启闭程度的显示盘
①暗杆闸阀启闭程度的刻度线，应铸造在变速箱盖上或转换方向后的显示盘的外壳上，一律面向地面，刻度线刷上荧光粉，以示醒目；
②指示盘针的材质在管理较好的情况下可用不锈钢板，否则为刷漆的钢板，切勿使用铝皮制作；
③指示盘针醒目，固定牢靠，一旦启闭调节准确后，应以铆钉锁定。
3.6若弹性座封闸阀埋设较深，操作机构及显示盘离地面距离≥1.5m时，应设有加长杆设施，且固定稳牢，以便人们从地面上观察及操作。也就是说，管网中的阀门启闭操作，不宜下井作业。
