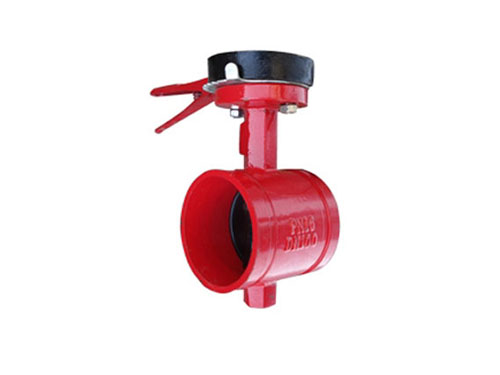

手柄沟槽信号蝶阀适用于消防系统中控制阀门,要求常开的场合,当阀门开或关到指定位置时,阀门上的信号装置便可发出信号送至消防检测中心可以显示出蝶阀开启或关闭,以防止阀门误关闭而影响自动喷水灭火功能。
手柄沟槽信号蝶阀的电信号装置设计于蜗杆、蜗轮驱动装置的顶部,并与阀杆直联传动,在细致全封闭的机电装置内,没有阀门开启度机械指示器和进货电气元件及防锈机件。输出信号长期稳定优良。是消防工程中ZS系列自动喷水来灭火系统的控制阀,是一种蜗轮传动对夹带有启闭信号装置的蝶阀,具有显示灭水装置水源启闭功能,该阀具有密封有力的、开闭灵活、启闭显示位置准确、性能稳定等特点。
手柄沟槽信号蝶阀产品优点
1、小型轻便,容易拆装及维修,并可以任意位置安装。
2、结构简单、紧凑、90°旋转启闭速度适宜。
3、操作扭矩小,省力轻巧。
4、达到全部密封,气体试验泄漏为零。
5、选择不同零部件材质,可适用多种介质。
6、流量特性趋于直线,调节有力的。
7、启闭试验次数多达万次,使用寿命长。
手柄沟槽信号蝶阀是一种橡胶密封蝶阀。信号蝶阀的电信号装置设计蜗杆、蜗轮驱动装置的顶部,并与阀杆直联传动,在全封闭的机电装置内,设有阀门开启度机械指示和进货电气元件及防锈机件。
手柄沟槽信号蝶阀由蜗轮蜗杆传动装置驱动转轴及蝶板旋转实现启闭和控制流量。旋转蜗轮蜗杆传动装置手轮,使蝶板达到启闭及调节流量的目的,手轮顺时针方向旋转为阀门关闭。
1、传动结构、手轮以及手柄是不能作吊起来使用,在搬运时,请勿碰撞;
2、消防手柄沟槽蝶阀通常是垂直安装,就是将阀杆处于垂直位置,而手轮位于顶部;
3、带有旁通阀的消防手柄沟槽蝶阀在开启使用前应该先将旁通阀打开;
4、若消防手柄沟槽蝶阀经常使用的话,至少每个月要进行清洗润滑一次;
5、在安装带有传动结构的消防手柄沟槽蝶阀需要按照使用说明书上的规定进行安置;
6、安装消防手柄沟槽蝶阀时,手柄是不允许朝下的;
7、连接配件时要紧密牢固,安装的位置与高度也要符合设计的标准要求;
8、消防手柄沟槽蝶阀在安装前需要优良行检测,看是否符合现行标准《通用阀门标志》GB12220的规定。
手柄沟槽信号蝶阀广泛应用于输送流体管道的给饮用水,暖气管道,排水,空调、燃气、石油、化工、水处理、市政、造船等管道工程作为控制流体作用。
